Манометр – прибор, измеряющий абсолютное или относительное давление. Существует различные типы манометров, все они работают по разным принципам и на основе разных законов – жидкостные, пружинные и компрессионные.

Жидкостный манометр

Работа жидкостного манометра основана на законе сообщающихся сосудов.

Если взять две емкости, налить в них жидкости и соединить их трубкой ниже уровня жидкости, то каковы бы ни были геометрические формы емкостей, жидкость в них будет на одной и той же высоте. Это правило можно распространить на какое угодной количество емкостей. Главное условие – жидкость всюду должна быть однородной.

Из формулы давления $p = \rho gh$ следует соотношение на случай, когда в сосудах налиты жидкости разной плотности: ${{p_1} \over {p_2}} = {{h_2} \over {h_1}}$ – закон сообщающихся сосудов.

В жидкостном манометре на одну из трубок действует измеряемое давление, а на другую – гидростатическое давление. По высоте подъема столба жидкости во второй трубке судят об измеряемом давлении.

В лабораторной практике и на производстве используется несколько видов жидкостных манометров. Приведем некоторые из них:

• Двухтрубный U-образный манометр. Это две стеклянные трубки, соединенные друг с другом. На первую трубку, имеющую измерительную шкалу, действует атмосферное давление, на другую подается измеряемое давление. По уровню подъема или опускания жидкости производится расчет.
• Однотрубный манометр. Его отличие от предыдущего в том, что трубку, на которую подается давление, заменяют сосудом (чашкой).

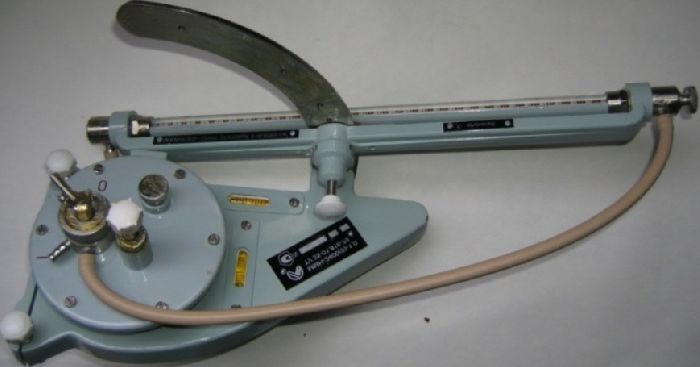

• Микроманометр. Принцип тот же, что у однотрубного, но диапазон измеряемых давлений много меньше. Используется в основном в лабораториях.

• Дифференциальный жидкостный манометр – целый ряд приборов различных конструкций. Общее в них одно – они измеряют относительное давление.

Манометры других типов

На практике для измерения больших давлений используют не жидкостные, а пружинные манометры. В их основе – деформация твердого тела, в данном случае – пружины. Под действием давления пружина сжимается и через механизмы вращает стрелку прибора. Иногда вместо пружины используют согнутую в дугу металлическую трубу с запаянным концом. Когда в нее подается давление, она разгибается и посредством механизмов двигает стрелку манометра.

Существуют компрессионные манометры. Они работаю на законах термодинамики, в частности – на законе Бойля-Мариотта. Такие манометры могут измерять очень низкие давления.

Задачи

Решение:

$P_1$ – давление в сосуде.

$P_2$ – давление в трубке манометра.

$P_1 = P_2$

$P_2 = \rho gh + P_a$, где $P_a$ – атмосферное давление.

$P_2 = {{13400}\cdot{10}\cdot{0,02}} + 101325 = 104005 Па$

Решение:

$P_1 = 1,2P_a$ – давление в сосуде.

$P_2 = P_a + \rho gh$ – давление в трубке манометра.

$P_1 = P_2$

$h = {{0,2P_a}\over{{\rho} \cdot {g}}}$

$h = {{20265}\over{{1000}\cdot {10}}} = 2,0265 м$

Что мы узнали?

В ходе урока было разобрано устройство манометра жидкостного типа, рассмотрены различные его виды (отличия в конструкции), был описан компрессионный и пружинный манометры. В заключение урока разобраны две задачи.
